JKDS系列 多級活塞自動復位
※ 彈簧復位。
※ 超行程警示紅線。
※ 雙級、多級油缸。
※ 外徑小,拉伸力大,適用于狹小空間。
※ 根據工況尺寸需要,可定制加高款。
※ 小規格,單臺,可選配手動超高壓泵站。

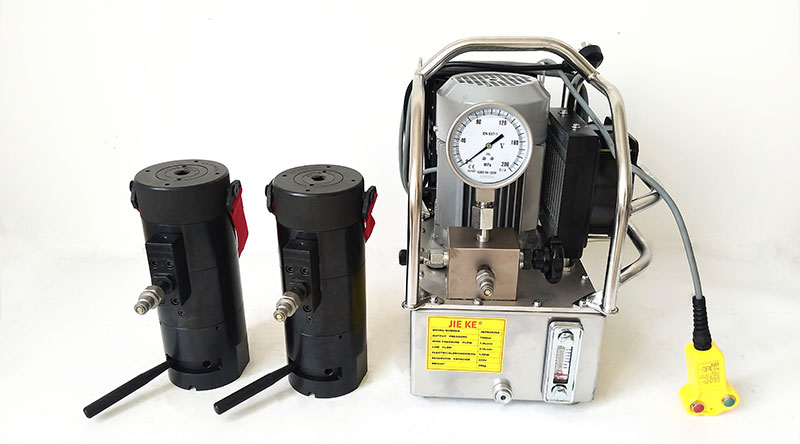

※ 數量多,要求速度快,可選配電動液壓泵站。
雙級、多級 液壓螺栓拉伸器 JKDS系列 活塞自動復位
以風力發電的風塔為例,螺栓與塔筒空間距離非常小,螺栓強度高,需要的拉伸值大,這就需要雙級甚至多級拉伸器來解決。而且,越來越多的場合需要這種工具來完成螺栓的緊固與拆卸。

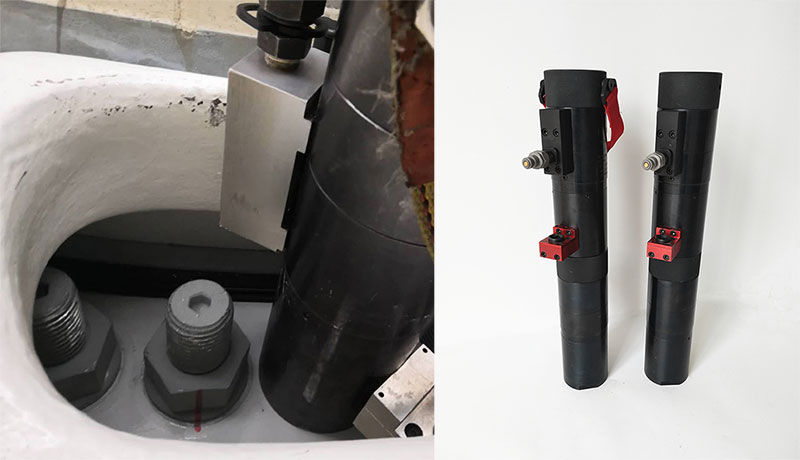

圖為 風力發電多級拉伸器 實際應用工況
加高型、定制款(尺寸可選)應用于深潛螺栓
齒輪箱驅動內部六方套--旋轉螺母的結構
通過撥桿撥動內部六方套--旋轉螺母--耐用、快速

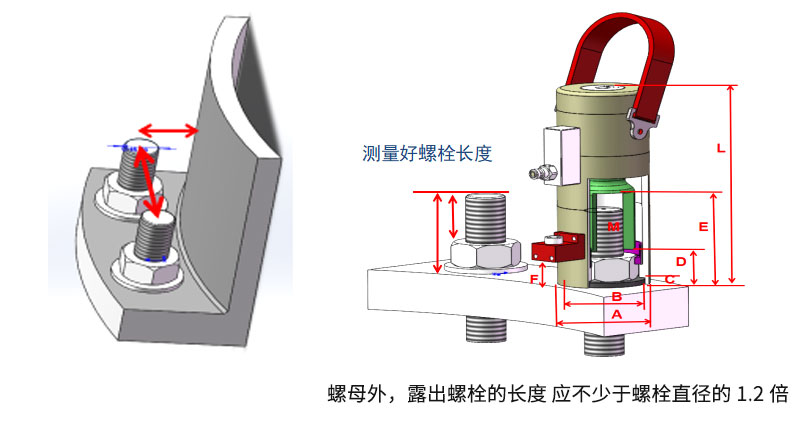

購買前測量:螺栓中心距、和螺栓周圍空間尺寸。
對照拉伸器外徑(表中A)
可螺栓長度、空間尺寸、特殊需求,均可定制不同規格尺寸的拉伸器。
技術參數:
規格 |
訂貨 |
螺紋 |
螺母 |
拉伸值 |
基本參數 mm |
重量kg |
||||||
A |
B |
C |
D |
E |
F |
L |
||||||
JKDS-22 |
0301022 |
M22x2.5 |
32 |
200 |
59 |
44 |
6 |
19 |
50 |
8 |
182 |
3.2 |
JKDS-24 |
0301024 |
M24 x 3 |
36 |
290 |
65 |
51 |
8 |
24 |
65 |
8 |
188 |
4.5 |
JKDS-27 |
0301027 |
M27 x 3 |
41 |
495 |
74.3 |
61 |
12.5 |
35 |
77 |
10 |
208 |
5.5 |
JKDS-30 |
0301030 |
M30x3.5 |
46 |
615 |
79 |
58 |
20 |
41 |
84 |
25 |
226 |
6.8 |
JKDS-33 |
0301033 |
M33x3.5 |
50 |
570 |
84 |
67 |
14 |
29 |
85 |
15 |
235 |
8.6 |
JKDS-36 |
0301036 |
M36 x 4 |
55 |
740 |
82.5 |
66 |
8 |
35 |
85 |
16 |
230 |
8.8 |
JKDS-39 |
0301039 |
M39 x 4 |
60 |
800 |
98 |
78 |
18 |
34 |
95 |
16 |
255 |
12.9 |
JKDS-42 |
0301042 |
M42x4.5 |
65 |
908 |
100.6 |
82 |
10 |
45.8 |
110 |
18 |
268 |
14.8 |
JKDS-45 |
0301045 |
M45x4.5 |
70 |
1200 |
114 |
87 |
39 |
55 |
119 |
40 |
301 |
19.8 |
JKDS-48 |
0301048 |
M48 x 5 |
75 |
1350 |
112 |
92.8 |
16 |
53 |
118 |
44 |
301 |
16.9 |
JKDS-52 |
0301052 |
M52 x 5 |
80 |
1450 |
129 |
103 |
28 |
46 |
120 |
40 |
295 |
26.2 |
JKDS-56 |
0301056 |
M56x5.5 |
85 |
1800 |
138 |
109 |
12 |
70 |
165 |
40 |
350 |
37.5 |
JKDS-60 |
0301060 |
M60x5.5 |
90 |
2010 |
138 |
116 |
33 |
64.5 |
165 |
40 |
350 |
38 |
JKDS-64 |
0301064 |
M64 x 6 |
95 |
2210 |
155 |
121 |
37 |
55 |
165 |
40 |
350 |
45 |
JKDS-68 |
0301068 |
M68 x 6 |
100 |
2600 |
164 |
127 |
40 |
58 |
165 |
40 |
360 |
51 |
JKDS-72 |
0301072 |
M72 x 6 |
105 |
2880 |
178 |
131 |
45 |
62 |
165 |
41 |
380 |
57 |
JKDS-76 |
0301076 |
M76 x 6 |
110 |
3320 |
185 |
138 |
45 |
66 |
165 |
41 |
388 |
68 |
JKDS-80 |
0301080 |
M80 x 6 |
115 |
3610 |
205 |
143 |
48 |
68 |
165 |
40 |
418 |
96 |
JKDS-85 |
0301085 |
M85 x 6 |
120 |
4200 |
228 |
152 |
55 |
72 |
165 |
45 |
448 |
128 |
JKDS-90 |
0301090 |
M90 x 6 |
130 |
4650 |
235 |
162 |
59 |
76 |
165 |
45 |
455 |
139 |
JKDS-100 |
0301100 |
M100x 6 |
145 |
5830 |
252 |
179 |
66 |
85 |
160 |
46 |
487 |
160 |
JKDS-110 |
0301110 |
M110x 6 |
155 |
6200 |
266 |
182 |
70 |
90 |
160 |
48 |
498 |
188 |
使用要求敬告:非常重要

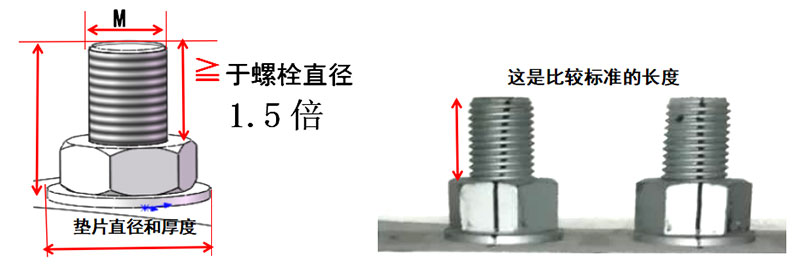

之一:使用前先測量螺栓露出螺母外的螺栓長度,必須≧螺栓直徑的1.5倍,就選擇標準型號。少于1.5倍會因為拉伸頭擰進去的螺扣太少,螺紋總面積承受不住拉力而斷裂,并且拉伸器掉下來還會造成其它傷害。
就是這個小于1.5倍的長度,3-4扣螺紋顯然差的太多,拉伸頭被拉斷了

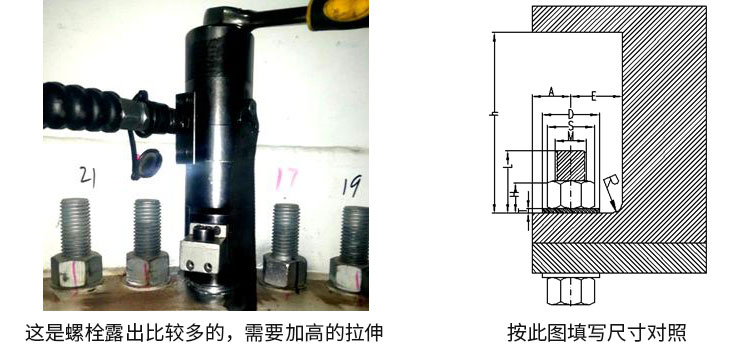

之二:使用前先測量螺栓露出螺母外的螺栓長度,超過螺栓直徑1.5倍的,按照實際長度,選擇加高尺寸不等的拉伸器。因為拉伸頭底部深度是一定的,一定保證有足夠的螺紋配合長度,還要保證支撐座接觸到到法蘭端面。(見下圖,這就是露出相對比較長的螺栓,采購前和使用前,按照右下圖測量各處尺寸選擇拉伸器。)
1,對于相差較少的應急的方法:可以找個10mm一下的墊圈,墊在支撐座底下。
2,螺栓長太多的,請購買合適與螺栓長的加高型拉伸器。千萬不要以不可靠的方法對付使用,以免造成不必要的損失。
